Specificatii tehnice

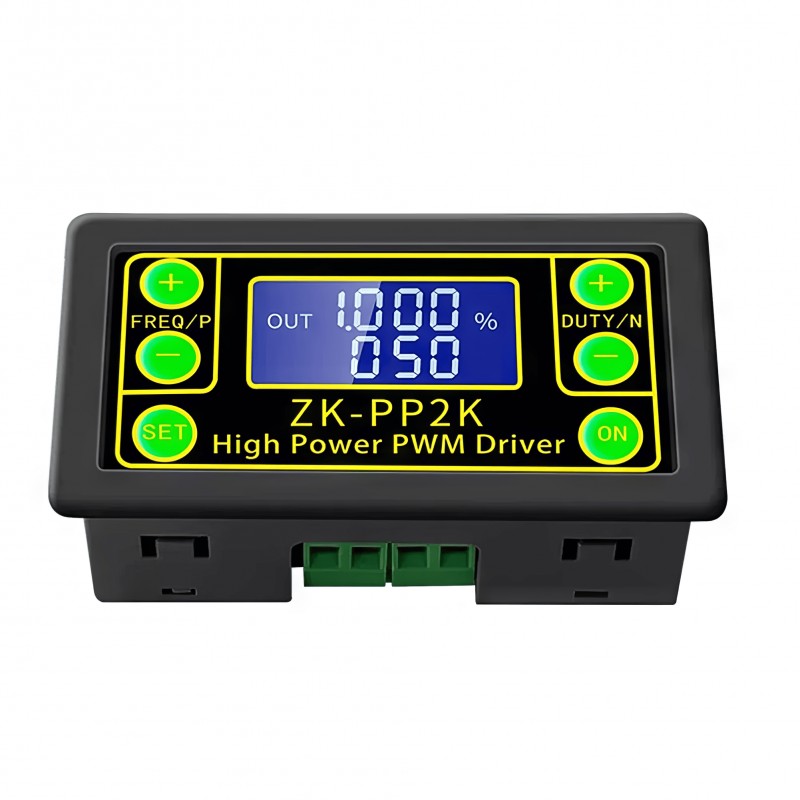

• Generator de semnal PWM ZK-PP2K
• Model: ZK-PP2K ;
• Curent de ieșire: 8A (Max) ;
• Tensiune de lucru: 3,3 ~ 30 V (conexiunea inversă nu este permisă) ;
• Gama de frecvențe: 1Hz~150KHz, precizie aproximativ 2%. Viteza motorului este în general de 20 KHZ ;
• Precizia frecvenței: 2% ;
• Interval de ciclu de lucru: 0-100%, 1% trepte ;
• Număr de impulsuri: 1-9999 sau infinit (---- afișat înseamnă infinit) ;
• Timp de ieșire întârziat: 0.000s-9999s. Minimul poate fi setat la 1 ms ;
• Capacitate de încărcare a semnalului: mai puțin de 8A (tub comutator MOS) ;
• Amplitudinea de ieșire: amplitudinea este egală cu tensiunea de alimentare (OUT+ este conectat direct la V+ în interiorul modulului) ;
• Temperatura de lucru: -20℃ ~ 85℃ ;
• Umiditate de lucru: 0% ~ 95%RH ;
• Dimensiune:79*43*26mm .

Caracteristici

• Mod dublu: modul PWM și modul PULSE ;
• Afișaj LCD de înaltă definiție ;
• Suport pentru reglarea frecvenței ;
• Suport pentru ajustarea ciclului de lucru ;
• Detecție de înaltă precizie ;
• Suportă funcția de memorie la oprire ;
• Ieșire semnal pe 7.1 canale ;
• Suport de protecție inversă ;
• Suport activare/dezactivare ieșire ;
• LED cu acționare directă/motor/valve solenoid .

Pași de utilizare

• Conectați-vă la sursa de alimentare 3,3 ~ 30 V ;
• Selectați modul de lucru după cum urmează manualul ;
• Apăsați scurt sau lung butonul „FREQ+” sau „FREQ-” pentru a seta parametrul ;
• Apăsați scurt sau lung butonul „DUTY+” sau „DUTY-” pentru a seta parametrul ;
• Conectați-vă la încărcare .

Aplicații

• Generator de semnal cu undă pătrată, pentru dezvoltarea experimentală
• Folosit pentru a genera semnal de undă pătrată care controlează controlerul motorului.
• Generați impulsuri reglabile pentru utilizare de către MCU
• Dimmer
• Regulator de viteza

Driverele PWM ZK-PP2K sunt folosite pentru:

• A controla viteza motoarelor (motoare de curent continuu, motoare pas cu pas etc.) ;
• Lumini slabe (în aplicații precum driverele LED) ;
• Reglați puterea furnizată sarcinilor rezistive sau inductive într-o varietate de aplicații ;
• Conduceți tranzistori sau MOSFET-uri pentru a gestiona dispozitive de mare putere cu un semnal de control de nivel scăzut ;
• Generare semnal PWM: generează semnale PWM pentru a controla funcționarea dispozitivelor externe de alimentare ;
• Frecvență/ciclu de funcționare reglabil: puteți ajusta frecvența și ciclul de lucru al ieșirii PWM pentru a se potrivi diferitelor cerințe de sarcină ;
• Protecție și siguranță la supracurent: include caracteristici de siguranță, cum ar fi protecția la supracurent, care este importantă atunci când lucrați cu circuite de mare putere ;
• Driver-ul oferă versatilitate, potrivit pentru controlul motoarelor, luminilor LED și a altor componente care consumă energie .

De Notat

• Are semnale de ieșire cu 1 canal.
• Curentul maxim de ieșire este de 8A. Prin urmare, poate conduce direct dispozitive de mare putere, cum ar fi motoarele.
• Culoarea reală a articolului poate fi ușor diferită de imaginile afișate pe site din cauza mulți factori, cum ar fi luminozitatea monitorului și luminozitatea luminii.
• Vă rugăm să permiteți o ușoară abatere de măsurare manuală a datelor.
