Specificații tehnice

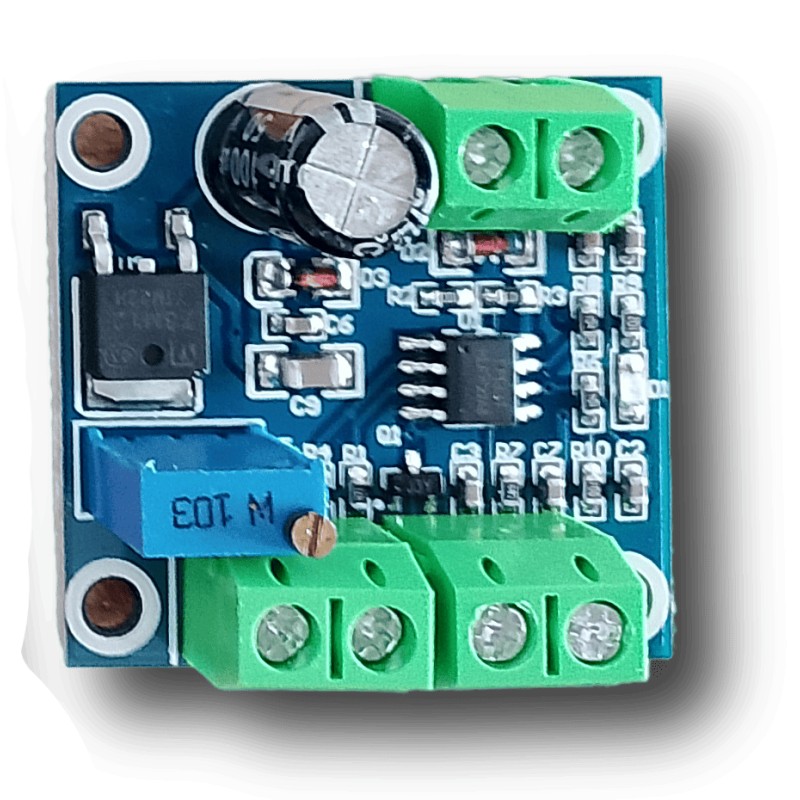

• Modul de tensiune convertizor de frecvență
• Model: LC-V2F ;
• Tensiune de operare: 13,5V-30V ;
• Domeniu de tensiune de intrare: 0-10V ;
• Interval de frecvență de ieșire: 0-1KHz ;
• Niveluri de tensiune de intrare admise: 5V, 12V, 24V ;
• Tensiune de intrare: 0V - 5V ;
• Timp de răspuns: 0,3- 0,5s ;
• Precizie: 1% ;
• Relația dintre frecvență și tensiunea de ieșire: 100Hz = 1V , 1kHz = 10V ;
• Conectori ARK pentru înșurubarea potențiometrului firelor pentru calibrare ;
• Placă de circuit imprimat pe două fețe cu conexiune de probă de placare cu orificii, măsurători .

Introducere și descriere hardware

• 1. Detalii de conectare:
• VCC: sursă de alimentare funcțională ;
• GND, sursa de alimentare ;
• F: semnal de impuls cu frecvență de intrare ;
• GND: Câmpuri de intrare ;
• VOUT: Nivelurile tensiunii de ieșire ;
• GND: Ieșire .
• 2. Instrucțiuni
• Tensiunea de lucru trebuie sa fie aceași prin VCC & gnd, nu folosiți conexiunea inversă, pentru a evita deteriorarea plăcii și a componentelor  ;
• Se va alege pe F, semnalul de puls de frecvență pe VOUT corespunde tensiunii de ieșire  ;
• Relații corespunzătoare între intrare și ieșire: 100 hz = 1 v, 1 KHZ = 10 v  ;
• Precizia modulului este de 1%, precizia este mai mare atunci când nu se aplică tensiuni mar  ;
• Când utilizați relația corespunzătoare, dacă există o abatere, puteți ajusta potențiometrul la calibrare .
• 3. Tensiune de intrare: reglabil (calibrați relația dintre frecvență și tensiune cu potențiometru)
• Note.
• Intrare frecvență diferită, ieșire tensiune corespunzătoare ;
• Nivelul pulsului de intrare este 5V12V24V poate fi introdus direct, fără rezistență la șir ;
• Dar frecvența semnalului de intrare, pentru a menține mai mult de 0,5 secunde, tensiunea de ieșire poate fi reglată fin .
• 4. Relația dintre frecvență și tensiune poate fi calibrată prin potențiometru
• Intrarea semnalului este izolată prin cuplare optică pentru a asigura capacitatea anti-interferență. Tipul NPN este acceptat dacă este necesar pentru PLC. Trebuie să existe un fir de împământare dacă trebuie să se potrivească cu encoderul, codificatorul trebuie să se rotească continuu la o viteză constantă pentru mai mult de 0,5 secunde modulul convertor F/V, timpul de răspuns este de 0,3-0,5 secunde. Dacă este o ajustare unică a frecvenței la scară largă necesită un anumit timp de răspuns.
• Unitatea care acceptă utilizarea unui cablu Yang comun, cablarea relevantă este OC-OUT.

Mod de utilizare

• Introduceți o tensiune diferită, frecvența corespunzătoare de ieșire.
• Nivelul pulsului de intrare este de 5V, 12V și 24V, toate pot fi introduse direct, fără rezistență. Frecvența semnalului de intrare ar trebui să se mențină mai mult de 0,5 secunde.
• Tensiunea de ieșire poate fi reglată fin. Prin potențiometru pentru a calibra relația dintre frecvență și tensiune.
• Intrarea semnalului este izolată și ușoară, garantează capacitatea anti-interferență.
• Dacă aveți nevoie de potrivire cu PLC, folosiți suportul NPN.
• Dacă ar trebui să se potrivească cu codificatorul, viteza constantă a codificatorului trebuie să se rotească mai mult de 0,5 secunde.
• Modul convertor F/V, timp de răspuns, 0,3 până la 0,5 secunde. La o frecvență de reglare mare, aveți nevoie de un anumit timp de răspuns.

Atenție

• În utilizarea modulului tensiune-frecvență, are două ieșiri independente, OC-OUT este NPN, FREQ-OUT este ieșire IC ;
• GND negativ comun cu sursa de alimentare care sprijină utilizarea cablajului pozitiv comun cu sursa de alimentare pozitivă care susține utilizarea cablajului pozitiv comun ;
• Cablarea pozitivă comună, sursa de alimentare de 13-24V trebuie conectată în serie cu un rezistor de 2,7K ;
• Cablul pozitiv comun este o sursă de alimentare de 12 V care trebuie conectată în serie cu un rezistor de 330 .
